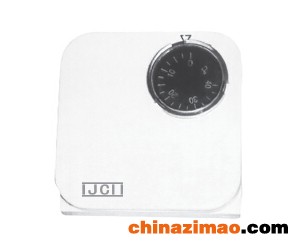

江森自控阀门有限公司电子式温度传感器
产品概述
TC-8000系列电子式温度控制器、用于中央空调采暖和冷却系统。
当TSC系列温度传感器检测到受控环境的负荷产生变化，该温控器以比例加积分的控制算法，产生一个递增输出信号，可调节可逆马达驱动器。
产品特点
内置或远程可变电阻温度敏感元件（NTC热敏电阻）。
设定值明确的型号有一个透明的搭锁式刻度盘罩，用于防止未经许可的人员去改变设定值。
输出作用可转换:正向或转换的（夏季/冬季）--通过就地的内部跨接器或远程集中开关(或根据需要应用SPST触点）。
比例带可调节。
备用设定值。
安装灵活：墙装、嵌装、嵌盘安装或安装于风机盘管内，末端装置上等。
规 格
|
产品名称 |
TC-8000电子控制器，增量输出 |
|
作用 |
比例加积分，正或反 |
|
供电电压 |
24Va.c+15%/-10%，50/60hz |
|
输出信号 |
24va.c（0.5A）通过三端双向可控硅元件 |
|
电耗 |
2VA（0.8A）无负载 |
|
比例带 |
约从1-7K/4%，可调节，厂方设定在约4K/20%处。 |
|
复位时间 |
5或25分钟，用内部跨接器调节 |
|
设定值再调节（只用于型号） |
0-10VDC相应于-8K~+8K(输入独立，约15K欧姆） |
|
备用设定值 |
2K.通过闭合外部触点 |
|
设定值范围 |
见表 |
|
敏感元件 |
热敏电阻 |
|
配线 |
组合接线柱，适用于最大1.5mm²粗的电线 |
|
外壳 |
热阻型与自熄性ABS塑料：米黄色 |
|
工作环境范围 |
0~+50℃10-90%RH不结露 |
|
存放温度范围 |
-40~+70℃ |
|
净重 |
120g |
|
附件（单独订货） |
TSC系列远程温度传感器 |
规格型号及技术数据
|
型号 |
形式 |
控制温度范围 |
说明 |
|
TC-8312-11 |
房间型 |
0-40℃ |
外围感应器， 内部旋钮，带冬/夏转换开关 |
|
TC-8312-12 |
12-28℃ |
||
|
TC-8312-13 |
30-120℃ |
||
|
TC-8322-11 |
0~+40℃ |
外围感应器，内部旋钮，带冬/夏季转换开关 |
|
|
TC-8322-12 |
12-28℃ |
||
|
TC-8322-13 |
30-120℃ |
