产品简介

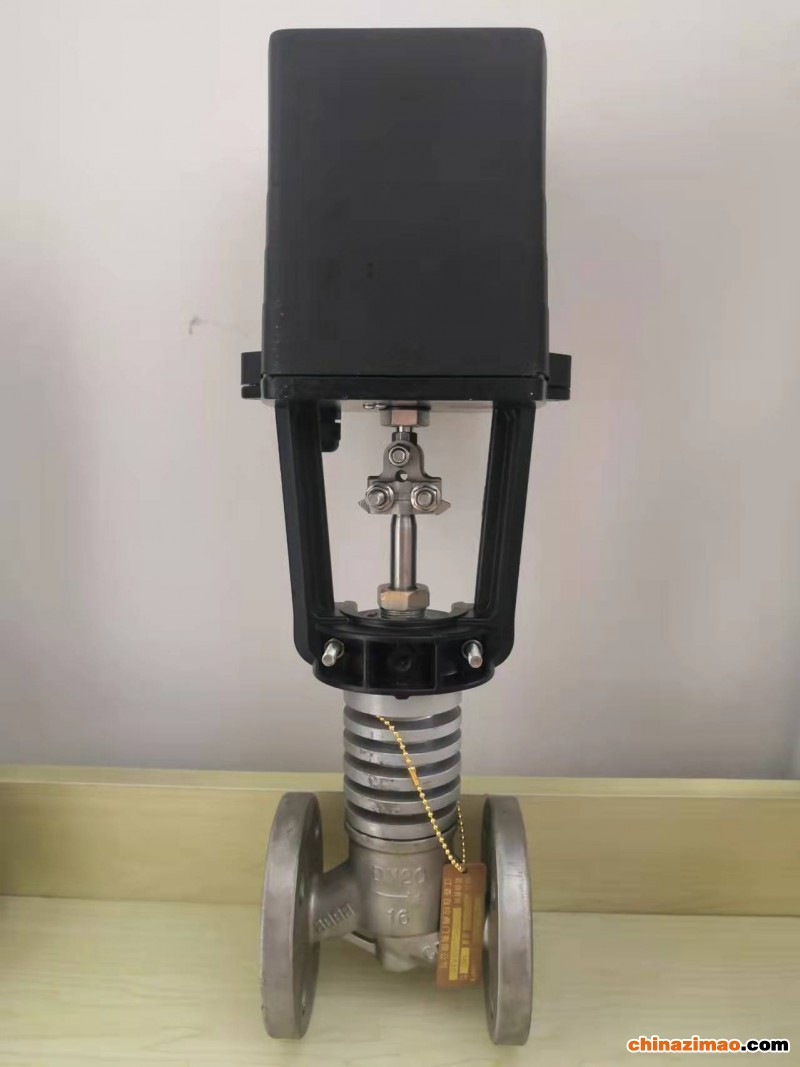

蒸汽电动调节阀能调节蒸汽以及饱和蒸汽的调节，广泛用于空调系统加热、工业蒸汽系统等系统的控制。
驱动器及其阀体各类参数：
|
标称输出力 |
2500N/4000N |
|
实际输出力 |
2500N～3000N/ 4000N～5000N |
|
功率消耗 |
10VA (三位浮点型)/ 12VA (比例调节型) |
|
输入信号 |
0(2)～10VDC, 0(4)～20mA(仅比例调节型) |
|
反馈信号 |
0(2)～10VDC, 0(4)～20mA(仅比例调节型) |
|
运行方式 |
直行程驱动器, 较大行程 42 mm |
|
电机 |
交流限力式永磁同步电机 |
|
全行程时间 |
25秒/40mm(50Hz)(具体时间依据阀体行程) |
|
手动装置 |
供选择(如需手动功能请将型号中N替换为M) |
|
机壳防护等级 |
IP54 |
|
环境湿度 |
≤95%RH (40℃) |
|
口径范围 |
二通蒸汽/高温蒸汽DN25...DN150, 三通蒸汽/高温蒸汽 DN25...DN150 泄漏率：二/三通DN25～N150 < KvS值的0.02% |
|
·介质 |
蒸汽/饱和蒸汽 |
|
介质温度 |
2...+180℃蒸汽/2...+320℃高温蒸汽 |
|
流量特性 |
等线性或等百分比 （用户在智能型驱动器上选择） |
|
阀体承压 |
1.6MPa、2.5MPa、4.0MPa |
材质说明：
|
阀体材质 |
铸钢、不锈钢 |
|
阀芯材料 |
不锈钢 304 |
|
阀杆材料 |
不锈钢 304 |
|
密封结构 |
V型密封圈＋不锈钢弹簧自补偿 |
|
V型密封圈 |
聚四氟乙烯 |
|
支架材料 |
压铸铝(经表面防锈处理) |
|
上盖材料 |
压铸铝 (经表面防锈处理) |
