产品概述

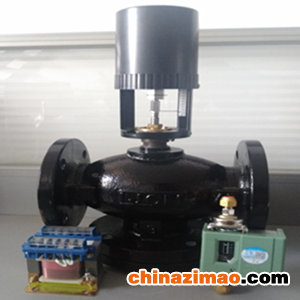

电动旁通阀是由阀体、执行器、变压器、压差控制器组成。
电动调节阀是由作用力2500N或4000N电动执行器与口径DN40-DN200调节阀体组合而成的电动调节阀系列：其广泛应用于空调，制冷，采暖以及其它楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制系统温度，湿度，压力和节能的目的。
产品特点
1. 执行器选用铝压铸的支架和外罩，体积小，重量轻，强度高。
2. 执行器选用永磁同步可逆电机，带有过载保护功能，限位开关，执行器自行停止。
3. 工作电压：AC24V±10﹪50/60HZ（也可以订制选用AC220V）
4. 控制信号：开关/浮点信号 模拟：0-10V/4-20MA信号
5. 阀体结构形式有两通单做阀，两通平衡阀，三通分流阀及三通合流阀
6. 阀体与管道的连接形式为PN16GB9113.3法兰连接。
7. 阀体可选铸钢，铸铁以适应不同工作介质及温度，介质温度较高时，阀体可选择散热性。
8. 带有阀门行程自适应功能，便于现场安装和调试。
9. 可选配手动装置，实现手动打开/关闭，执行器的设计符合IEC国际标准。
技术参数
|
执行器型号 |
RA3092 |
RA3092 |
RA3092 |
RA3092 |
||||||
|
控制类型 |
可逆的，递增控制 |
比例式制型正转或反转 |
可逆的，递增控制 |
比例式制型正转或反转 |
||||||
|
电源电压 |
AC24V±10﹪50/60hz，也可以采用AC220V±10﹪50/60HZ |
|||||||||
|
电机形式 |
交流永磁同步可逆电机 |
|||||||||
|
作用力 |
2500N |
2500N |
4000N |
4000N |
||||||
|
控制信号 |
增量/浮点信号 |
0（2）-10VDC或0（4）-20mADC |
增量/浮点信号 |
0（2）-10VDC或0（4）-20mADC |
||||||
|
反馈信号 |
可加电位器（-Y）和辅助开关（-H） |
0（2）-10VDC或0（4）-20mADC |
--- |
0（2）-10VDC或0（4）-20mADC |
||||||
|
功率消耗 |
10VA |
12VA |
16VA |
16VA |
||||||
|
运行速度 |
4.2/mm（可根据用户要求调节） |
|||||||||
|
最大行程 |
45mm |
|||||||||
|
净重 |
4kg |
|||||||||
|
防护等级 |
lP54 |
|||||||||
|
工作温度 |
-10℃-50℃ |
-10℃-50℃ |
-10℃-50℃ |
-10℃-50℃ |
||||||
|
储存温度 |
-20℃-60℃ |
-20℃-60℃ |
-20℃-60℃ |
-20℃-60℃ |
||||||
|
工作温度 |
10﹪-90﹪RH无结露 |
|||||||||
